可弘KH-JS50聚合物水泥修補料是專門針對水泥混凝土路面的麻面,空鼓,起皮,脫殼,裂縫,露筋等病害而研制的新型修補材料，使用時產(chǎn)品直接涂抹在病害部位即可,有超強的抗壓和粘接強度,可實現(xiàn)超薄修補,在高速和高壓的行車狀態(tài)下不會出現(xiàn)破碎和脫落現(xiàn)象；凡是水泥混凝土表面病害均適用于本材料。
KH-JS50聚合物修補砂漿
一、產(chǎn)品簡介
可弘KH-JS50聚合物水泥修補料是專門針對水泥混凝土路面的麻面,空鼓,起皮,脫殼,裂縫,露筋等病害而研制的新型修補材料，使用時產(chǎn)品直接涂抹在病害部位即可,有超強的抗壓和粘接強度,可實現(xiàn)超薄修補,在高速和高壓的行車狀態(tài)下不會出現(xiàn)破碎和脫落現(xiàn)象；凡是水泥混凝土表面病害均適用于本材料。
二、作用目的：
與基層粘結牢固、不空不裂、強度滿足設計要求、防腐、防火。
三、技術指標：
項目 | 主要技術指標 | |||
KH-M30 | KH-SJ50 | |||
抗壓強度（MPa） | 3d | 20 | 25 | |
28d | 45 | 55 | ||
抗折強度/28d | ≥6.0Mpa | |||
拉伸粘結強度 | 原強度 | ≥1.2Mpa | ||
浸水后 | ≥1.2Mpa | |||
凍融循環(huán) | ≥1.2Mpa | |||
尺寸變化 | ±0.15 | |||
加水混合可用時間 | ≥60min | |||
1,實用性能施工時無需復雜的施工機械和技術要求,無需長時間的封閉交通,施工后十小時左右可開放交通；無需對病害部位開挖,可節(jié)省大量的施工費,材料費和養(yǎng)護時間,有效的延緩道路病害的擴散和蔓延,延長道路使用壽命；而且修補后與原水泥混凝土路面顏色接近,有較好的美觀度。
2,粘接性能
利用材料本身的粘接能力和表面能原理,修補面與原混凝土反應成統(tǒng)一的整體,從而形成很高粘接強度,施工后8小時的粘接強度可達到1.7Mka,可與各種病害部位粘接,粘接能力基本不受厚度影響,可實現(xiàn)1mm超薄修補,在伸縮,碾壓,推移等外力下而不脫落,不碎裂。
3,耐久性能
較快的早期性能體現(xiàn)和較高的早期強度,且后期不衰減,對很多病害部位可做到一次性根除；材料本身有很強的防水,耐腐蝕和抗紫外線能力,其抗老化能力是原水泥混凝土的5倍以上,性能衰減不會早于原混凝土,不會因老化而失去粘接能力和抗壓強度。
4,抗壓性能
修補料固化后有非常強的抗壓和抗折能力,八小時的抗壓強度可達35Mpa,且后期強度不斷上升,峰值抗壓強度達80Mpa以上,對病害部位有很好的補強和支撐作用,修補厚度3mm即可達到非特殊荷載道路的抗壓要求,在高速和高壓的行車狀態(tài)下不會出現(xiàn)破碎和脫落。
四、使用方法
基本要求：
1.水采用無污染水（牲畜可飲用水）。
2. 施工厚度3mm以上為宜。
3. 施工條件：溫度需在5℃以上,雨天不能施工。
4.施工人員須具備一定的水泥混凝土施工的經(jīng)驗,施工前先了解本材料的使用方法。
5.施工機械：砂漿攪拌機或手動的攪拌工具（手電鉆改裝）,高壓水沖洗設備,底面清掃工具,海綿或拖布（吸干多余水分用）,鐵質的攪拌桶兩個以上,抹子若干個。

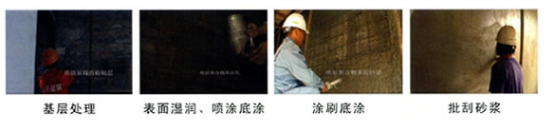

基面處理：
1.先將起鼓,脫皮,裂縫等部位的松動部分剔掉, 對低于3mm的部位,過于平整的部位和有油污的部位要進行拉毛處理,拉毛方法采用專業(yè)拉毛設備或人工用尖錘敲擊均可。
2.將底面的浮土等雜物清掃干凈,用高壓水沖刷干凈,沖刷時應將泥漿沖出作業(yè)面并防止回流。
3.用水洗刷干凈后,應將水保留在作業(yè)面一段時間,將作業(yè)面充分潤透,直到不再滲水為止。
材料調(diào)配：
1.將材料與水混合攪拌,加水量在15%時效果******,但根據(jù)修補部位不同,對稀釋度不同要求時可調(diào)整加水量,但加水量控制在15%—17%之間,。
2.攪拌時須充分攪拌均勻,觀察無干粉球和氣泡,如果仍有干粉球和氣泡,可靜止一分鐘后再攪拌,攪拌時間在3分鐘左右為宜,但也不宜時間過長,防止在攪拌桶內(nèi)凝固。
3.根據(jù)經(jīng)驗,攪拌時先加水再加料會更省時省力,一次性攪拌量不宜過大,根據(jù)作業(yè)面和施工進度,每次攪拌的料應在30分鐘內(nèi)施工完成。

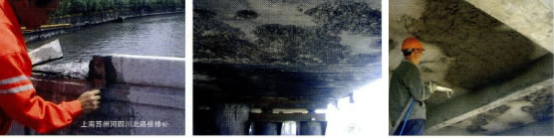

施工方法：
1.待修補面充分潤透,表面濕潤但無明水,如果坑洼部位有積水,用海綿或干布將積水吸干后再施工,如果有積水會破壞材料的換水量從而影響強度；如果有出現(xiàn)表面過干現(xiàn)象,用淋灑的方式再重新濕潤；作業(yè)面保持合適的干濕度有助于粘接和便于施工。
2.（1）針對坑槽,麻面,起皮,空鼓的修補,將攪拌好的材料倒在作業(yè)面上,用抹子攤平即可,將抹子前進端略微抬起與地面成10°角,盡量少的次數(shù)將材料攤平,因為回板次數(shù)太多會出現(xiàn)粘板現(xiàn)象,若出現(xiàn)難以找平時,就靜止兩到三分鐘后再抹平。施工人員最好是先在小面積上預習一下,了解一下材料特性再進行大面積操作,不斷總結經(jīng)驗和施工技巧。（2）針對裂縫的修補,如果裂縫低于3mm不太適用本材料,需要將裂縫進行擴縫處理,擴出一個比較好造作的修補面,會利于材料的粘接和補強作用。
3.很多施工人員習慣于用水泥混凝土的經(jīng)驗進行操作,根據(jù)經(jīng)驗,本材料和水泥混凝土的施工還是有區(qū)別的,但也有相似之處。不同之處在于不能像混凝土那樣進行壓光,因為本材料初凝時間較短,初凝時會有粘連性,不利于抹平,所以盡量少的次數(shù)將材料用攤鋪的形式找平即可；相同之處在于本材料也需要像混凝土振搗環(huán)節(jié)一樣,將材料攤鋪密實和均勻,所以在施工時避免出現(xiàn)空洞和斷層,特別是與底面的粘接處,在攤鋪時最好先薄薄的刮上一層,觀察各凹凸點都有材料充分接觸后再立馬攤鋪需要的厚度,如果大厚度的坑槽部位最好避免一次性堆積,用分層填充的方式做到密實均勻,但此環(huán)節(jié)是連貫進行的,中間不能間隔,不然會出現(xiàn)分層現(xiàn)象。
4.施工完成后要注意對材料做好灑水養(yǎng)護，以保證材料固化完全，性能優(yōu)異。
五、包裝儲存
包 裝： 25㎏/袋 防潮袋裝。
儲 存：本品應放在陰涼、干燥的場所，注意防潮。
保質期：自生產(chǎn)之日起未開封產(chǎn)品保質期為六個月，超過保質期重新檢驗合格后方可使用。
