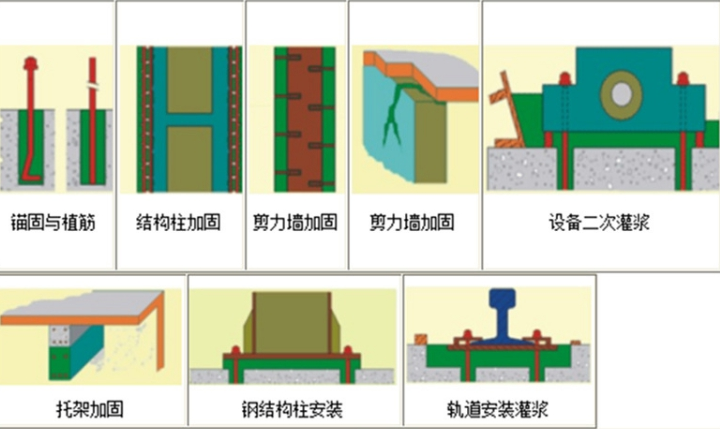

灌漿施工前應(yīng)準(zhǔn)備攪拌機(jī)具、灌漿設(shè)備、模板及養(yǎng)護(hù)物品。
一、二次灌漿時
模板與設(shè)備底座四周的水平距離宜控制在100mm左右；模板頂部標(biāo)高應(yīng)不低于設(shè)備底座上表面50mm。
二、混凝土結(jié)構(gòu)改造加固時
模板支護(hù)應(yīng)留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過1000mm。
三、水泥基灌漿材料拌和時
應(yīng)按照產(chǎn)品要求的用水量加水。宜采用機(jī)械拌和。拌和時宜先加入2/3的水拌和約3min，然后加入剩余水量拌和直至均勻，拌和地點(diǎn)宜靠近灌漿地點(diǎn)。
四、地腳螺栓錨固灌漿
⑴地腳螺栓成孔時，螺栓孔壁粗糙，應(yīng)將孔內(nèi)清理干凈，不得有浮灰、油污等雜質(zhì)，灌漿前用水浸泡8～12h，清除孔內(nèi)積炎。
⑵灌漿前應(yīng)清除地腳螺栓表面的油污和鐵銹。
⑶將拌和好的水泥基灌漿材料灌入螺栓孔內(nèi)時，可根據(jù)需要調(diào)整螺栓的位置。灌漿過程中嚴(yán)禁振搗，可適當(dāng)插搗，灌漿結(jié)束后不得再次調(diào)整螺栓。
五、 設(shè)備基礎(chǔ)二次灌漿
⑴灌漿前，應(yīng)將與灌漿材料接觸的設(shè)備底板和混凝土基礎(chǔ)表面清理干凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質(zhì)等。灌漿前24h，基礎(chǔ)混凝土表面應(yīng)充分潤濕，灌漿前1h，清除積水。
⑵二次灌漿時，應(yīng)從一側(cè)進(jìn)行灌漿，直到從另一側(cè)溢出為止，不得從相對兩側(cè)同時進(jìn)行灌漿。灌漿開始后，必須連續(xù)進(jìn)行，并盡可能縮短灌漿時間。
⑶軌道基礎(chǔ)或灌漿距離較長時，視實(shí)際工程情況可分段施工，每段長度不應(yīng)超過5米。如設(shè)備底板具有復(fù)雜結(jié)構(gòu)，宜采用壓力灌漿。
⑷在灌漿過程中嚴(yán)禁振搗，必要時可采用灌漿助推器，助推器沿漿體流動方向的底療推動灌漿材料，嚴(yán)禁從灌漿層的中、上部推動。
⑸設(shè)備基礎(chǔ)灌漿完畢后，宜在灌漿料初凝后沿底板邊緣向外地人切45°斜角，如無法進(jìn)行切邊處理的，應(yīng)在初凝后用抹刀將灌漿層表面壓光。
六、 混凝土結(jié)構(gòu)改造和加固灌漿
⑴水泥基灌漿材料接觸的混凝土表面應(yīng)充分鑿毛。
⑵混凝土結(jié)構(gòu)缺陷修補(bǔ)，應(yīng)剔除酥松的混凝土并使其露出鋼筋，將修補(bǔ)區(qū)域邊緣切成垂直形狀。
⑶灌漿前應(yīng)清除所有有碎石、粉塵或其它雜物，并濕潤基層混凝土表面。
⑷將拌和均勻的灌漿料灌入模板中并適當(dāng)敲擊模板。
⑸灌漿層厚度大于150mm時，應(yīng)采取相關(guān)措施，防止產(chǎn)生溫度裂縫。
七、 施工養(yǎng)護(hù)措施
⑴灌漿時，日平均勻溫度不應(yīng)低于5℃，灌漿完畢后裸露部分應(yīng)及時噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥基灌漿材料的裸露表面應(yīng)覆蓋嚴(yán)密，保持塑料薄膜內(nèi)有凝結(jié)水。灌漿料表面不便澆水時，可噴灑養(yǎng)護(hù)劑。
⑵應(yīng)保持灌漿材料處于濕潤狀態(tài)，養(yǎng)護(hù)時間不得少于7d。
⑶當(dāng)采用快凝快硬型水泥基灌漿材料時,養(yǎng)護(hù)措施應(yīng)根據(jù)產(chǎn)品要求的方法執(zhí)行。
⑷冬季施工，工程對強(qiáng)度增長無特殊要求時，灌漿完畢后裸露部分應(yīng)及時覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護(hù)溫度不應(yīng)低于5℃。在負(fù)溫度條件養(yǎng)護(hù)時不得澆水。
⑸拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時，應(yīng)采用保溫材料覆蓋養(yǎng)護(hù)。
⑹如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強(qiáng)度增長時，可采用人工加熱養(yǎng)護(hù)方式；養(yǎng)護(hù)措施應(yīng)符合國家現(xiàn)行標(biāo)準(zhǔn)《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。
