超細水泥注漿料是結(jié)合預(yù)應(yīng)力管（孔）道壓漿施工技術(shù)特點，研制生產(chǎn)的一種專用于預(yù)應(yīng)力管（孔）壓漿施工產(chǎn)品，該產(chǎn)品由多種功能性化學(xué)外加劑、微膨脹劑和礦物材料符合而成，具有高流動性、泌水率小、早強、微膨脹、稠度穩(wěn)定、壓漿飽滿等特點，并可一次性完成壓漿施工，管道內(nèi)漿體密實無孔隙、預(yù)應(yīng)力筋不銹蝕、與混凝土牢固粘結(jié)成為一個整體。具有施工簡單、快捷方便的特點，特別適用于較長或曲折管（孔）道的壓漿施工。產(chǎn)品質(zhì)量符合相關(guān)技術(shù)要求。
KH超細水泥注漿料
產(chǎn)品技術(shù)性能指標
項目 | 性能指標 | 檢驗試驗方法/標準 | |
水膠比 | 0.26-0.28 | 《水泥標準稠度用水量、凝結(jié)時間、安定性檢驗方法》 | |
凝結(jié)時間（h） | 初凝 | ≥5 | |
終凝 | ≤24 | ||
流動度（25℃）（s） | 初始流動度 | 10-17 | 附錄C3 |
30min流動度 | 10-20 | ||
60min流動度 | 10-25 | ||
泌水率（%） | 3h毛細泌水率 | 0 | 附錄C4 |
24h自由泌水率 | 0 | 附錄C5 | |
壓力泌水率（%） | 0.22Mpa（孔道垂直高度≤1.8m時） | ≤2.0 | 附錄C6 |
0.36Mpa（孔道垂直高度＞1.8m時） | |||
自由膨脹率（%） | 3h | 0-2 | 附錄C4 |
24h | 0-3 | ||
充盈度 | 合格 | 附錄C7 | |
抗壓強度（Mpa） | 3d | ≥20 | 《水泥膠砂強度檢驗方法（IOS）GB/T17671》 |
7d | ≥40 | ||
28d | ≥50 | ||
抗折強度(Mpa) | 3d | ≥5 | |
7d | ≥6 | ||
28d | ≥10 | ||
施工要求
1、使用范圍：

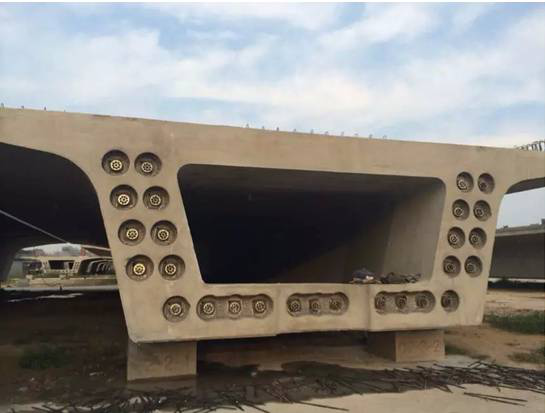

鐵路、公路、隧道、核電等大型工程預(yù)應(yīng)力鋼筋混凝土孔（管）道壓漿，錨桿、錨栓、道釘?shù)冉Y(jié)構(gòu)的錨固。
2、使用方法及參量：水泥重量的10-15%
在滿足現(xiàn)場施工技術(shù)要求的前提下，根據(jù)現(xiàn)場溫度及所拌制水泥漿狀態(tài)，水膠比26%-27%之間調(diào)整。
3、水膠比：建議水膠比為0.26，經(jīng)試驗確定，水膠比不宜大于0.28。
4、漿料拌制：按規(guī)定的配合比，稱取壓漿料加入拌和機后再將約80%水加入攪拌機，攪拌1min后加入剩余水，再拌3-5min，使之充分均勻。
5、、灌漿：灌注前，漿液應(yīng)連續(xù)不斷地進行攪拌，以維持漿體均勻，保持良好的流動性，灌注時壓力泵壓需大于0.7Mpa，拌制好的漿體應(yīng)在45min內(nèi)用完。
6、包裝存儲：本廠品微粉體材料，采用牛皮紙袋包裝，每袋凈重50kg±1kg。本產(chǎn)品應(yīng)存放陰涼、通風(fēng)干燥處，保存期為12個月。
